【產品用途】
U41SM、U41H、U41Y型柱塞系列產品是閥瓣和閥座按柱塞原理設計的,靠柱塞和套環的配合實現密封，密封性好，可用于高低溫介質均可使用，廣泛應用于蒸汽管道等要求密封性高工況。
【產品特點】
U41SM軟密封結構柱塞閥的密封副是由上下兩個軟密封圈和柱塞組成，當柱塞塞入密封圈內孔時，通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢，從而保證了密封，當閥門開啟抽出柱塞時，密封圈的材料在彈性的作用下恢復原始狀態。柱塞經精密磨削及拋光處理后與閥桿相連接。密封圈采用無毒非金屬材料，具有耐壓、耐磨及自潤滑的功能，密封性能好，使用壽命長;
U41H、U41Y硬密封結構的柱塞閥的密封副是由精密磨削及拋光處理后的柱塞和在堆焊后的硬閥座面組成。柱塞經粗加工后分別進行滲碳、高頻淬火及滲氮等化學處理，硬度可高達HRC58—64。柱塞閥達到上密封圈采用無毒非金屬材料，具有耐壓、耐磨及自潤滑的功能，密封可靠、經久耐用。

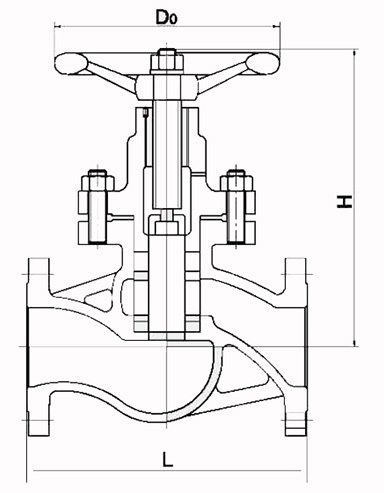

【結構簡圖】
【執行標準】
設計規范： GB/T 12235 ASME B16.34
結構長度： GB/T 12221 ASME B16.10
法蘭連接： GB/T 9113 ASME B16.5
承插焊連接：JB/T 1751 ASME B16.11
螺紋連接： GB7036 ASME B1.20.1
試驗與檢驗：GB/T 13927 API 598

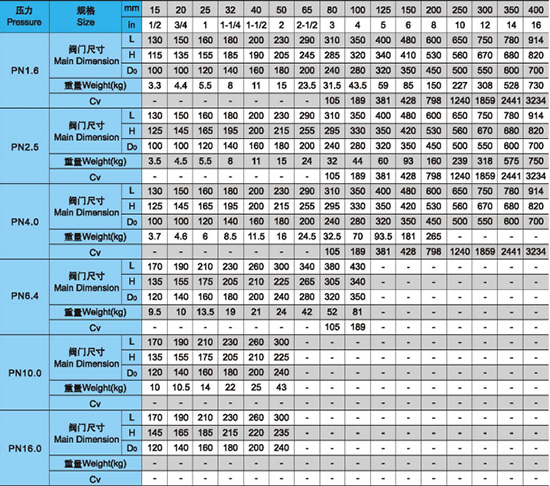

【外形尺寸和重量】
若圖中相關的柱塞閥外形尺寸不清楚，可參照上面的結構示意圖。
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
