【閥門型號】
常見的無磨損球形止回閥型號有HQ41X-10、HQ41X-16、HQ44X-10、HQ44X-16、HQ45X-10、HQ45X-16。

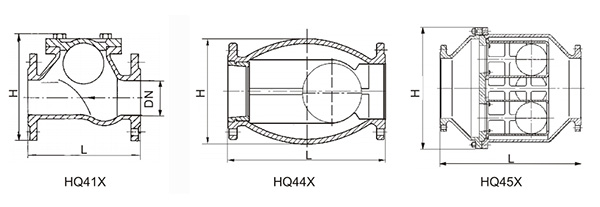

【結構示意圖】

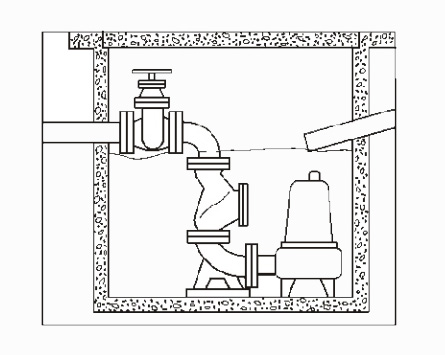

【安裝示意圖】
【外形尺寸】
HQ41X無磨損球形止回閥外形尺寸
| 公稱通徑DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L(mm) | 216 | 241 | 286 | 305 | 381 | 403 | 495 | 622 | 698 | 787 |
| H(mm) | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 800 |
HQ44X無磨損球形止回閥外形尺寸
| 公稱通徑DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L(mm) | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
| H(mm) | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 510 |
HQ45X無磨損球形止回閥外形尺寸
| 公稱通徑DN(mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
| H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
